Comment monter un circuit hydraulique de piscine ?

Pourquoi la circulation de l 'eau est primordiale ?

Le but est de placer l’eau de votre piscine dans un mouvement permanent pour permettre :

  • Le nettoyage de l’eau en la faisant passer dans le filtre à sable ou à cartouche.
  • Un traitement mécanique de l'eau par brassage.

Les produits chimiques sont ainsi uniformément répartis dans le bassin.

Sachez que l’épuration et la qualité de l’eau de votre bassin dépendent :

  • A 80% de votre système de filtration
  • A 20% des produits de désinfection

Une trop faible circulation entraine une eau stagnante, un risque de développement d’algues, et des zones non traitées chimiquement pleines de microbes et bactéries.

Comment circule l'eau ?

La circulation de l’eau dans la piscine se fait selon le principe d’un circuit fermé en trois étapes :

  1. L'aspiration
  2. La filtration
  3. Le refoulement

Comment monter son circuit hydraulique de piscine

L'aspiration

L’eau est tout d’abord aspirée par l’intermédiaire des skimmers et la bonde de fond grâce à la pompe. Lorsque vous faites un nettoyage (robot hydraulique ou manuel) via la prise balai, cette action participe à la mise en mouvement de l’eau et contribue au brassage de l’eau qui est au fond du bassin.

Le skimmer

Un skimmer écume entre 25 m² et 35 m² de surface d’eau, avec un débit entre 6 et 10 m³ par heure. Ils sont placés face aux buses de refoulement. Ils sont installés en hauteur sur une paroi verticale et se positionnent à 3 centimètres sous l’arase de la piscine, à au moins 40 centimètres des angles.

les skimmers du circuit hydraulique de piscine

Les caractéristiques du skimmer :

Il est équipé :

  • D’un panier pour recueillir les brindilles, les herbes, les feuilles…
  • D’un volet flottant qui empêche les impuretés de retourner dans le bassin
  • D’un orifice de trop-plein à percer ou pas
La bonde de fond ou la bonde latérale

Elle aspire les saletés qui tombent au fond du bassin.la bonde de fond ou latérale du circuit hydraulique piscine
Elle permet :

  • La circulation de l’eau au fond de la piscine, et évite la stagnation de l’eau.
  • La vidange partielle le bassin (lors de l’hivernage par exemple.).

La bonde de fond peut être remplacée par une bonde latérale notamment si le fond de votre bassin est plat et peu profond. Vous les installez généralement par deux, de part et d’autre du mur qui reçoit les skimmers, à 15 ou 20 centimètres du fond du bassin et à 40 centimètres des angles.

Par débordement

L’eau cette fois ne passe pas par un skimmer mais est précipitée (via un mur légèrement plus bas que les autres) dans un bac de rétention, avant d’être filtrée.

Pompe de circulation

Le mouvement de l’eau n’est possible que grâce à la puissance de la pompe qui a pour unique fonction de faire circuler l’eau dans le bassin et les canalisations. La pompe est un élément essentiel, c’est le "cœur" de votre piscine. Elle se trouve dans le local technique, si possible placée en dessous du niveau de l’eau de votre piscine pour éviter le désamorçage.pompe filtration circuit hydraulique piscine

Déterminez la puissance de votre pompe

Généralement, la totalité de l’eau du bassin doit être filtrée au moins 3 fois par 24h. Un renouvellement de 4 à 6 fois par 24h est d’usage. Vous divisez par 4 ou 5 le volume d’eau à traiter, arrondi à l’unité supérieur et majoré de 20 ou 30% pour tenir compte des différentes contraintes (coudes par exemple). Le chiffre que vous obtenez, donne une approche du débit utile. Puis il vous suffit de comparer ce besoin avec la courbe de performance de la pompe.

Les caractéristiques de la pompe

Elles ont un préfiltre plus ou moins volumineux, qui retient les plus gros débris.
Elles possèdent un fort débit pour une faible pression.
Elles peuvent être en monophasé ou triphasé
Elles sont auto-amorçante.
Elles ont des puissances différentes de 0,35 CV à 2 CV.
Une pompe d’une puissance 0,75 CV vous pouvez envisager l’utilisation d’un robot hydraulique.
Une pompe peut avoir jusqu’à 3 vitesses variables.
Cela vous permet un réglage précis du débit de la pompe en fonction de vos besoins.

La filtration

Elle est indispensable pour une eau propre. Le filtre est le poumon de votre bassin. La taille du filtre est déterminée par la pompe, elle-même a été choisie en fonction du volume de la piscine. Le débit de la pompe et celui du filtre doivent donc être équivalent. Le temps de filtration est au moins égal à la moitié le la température de votre eau de piscine.
La pompe de filtration envoie l’eau vers le système de filtration qui peut-être soit :

  • Un filtre à sable

Il retient les impuretés d’une grosseur de 30 à 40 microns.filtre sable monter son circuit hydraulique piscine
C’est "Le classique" de la filtration pour piscine
Le filtre à sable est robuste, c est le mieux adapté aux eaux dures (calcaire).
Il est aussi assez volumineux et son encombrement est important.
Il est facile à poser soi-même, son utilisation est simple et il demande peu d’entretien.

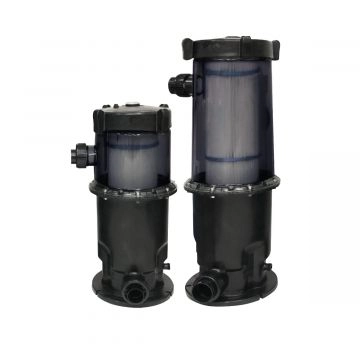

  • Un skimmer-cartouche et filtre à cartouche

La finesse de filtration se situe entre 10 microns pour les fibres synthétiques et 40 microns pour les fibres végétales.
Sa qualité de filtration est supérieure au filtre à sable.
Il est facile à installer, et peu gourmand en eau pour le nettoyage du filtre (20 litres d’eau en moyenne contre plus de 200 à 300 litres d’eau pour un filtre à sable).
L’utilisation des cartouches est déconseillée si l’eau du bassin est calcaire.
Si vous avez peu de place dans le local technique vous opterez pour un skimmer-cartouche.

  • Un filtre à diatomées

La finesse de filtration est entre 3 et 5 microns soit 4 à 8 fois plus fine que le sable. L’eau est absolument limpide et claire.
Vous utiliserez moins d’eau lors des lavages du filtre et vous diminuez la consommation de produit de traitement.
Si vous avez une eau calcaire, le filtre à diatomées risque de colmater assez rapidement.
Le nettoyage du filtre peut-être fastidieux.
Il faut recharger régulièrement le filtre en diatomées et changer la membrane filtrante, à chaque changement complet de la poudre (1 fois par an).
Vous ne pouvez utiliser de floculant ni certain anti-algues et un robot hydraulique est à exclure.

Refoulement

Une fois passée dans le filtre, l’eau est renvoyée via les buses de refoulement soit directement dans le bassin, soit elle passe par un réchauffeur ou une pompe à chaleur.

Les buses de refoulement

Placez les buses refoulements dans la même direction que le vent dominant, face aux skimmers.
Il faut au moins 2 buses.
Elles sont placées entre 25 et 50 centimètres de profondeur (par rapport à l’arase de la piscine).
Un espacement entre elles d’au moins 70 centimètres est nécessaire.

Les tuyaux

L’eau circule dans des tuyaux disposés entre chaque étape : Skimmer/pompe, Pompe/filtre, Filtre/ buses de refoulement.
Veillez à choisir un diamètre :

  • En adéquation avec le volume de votre bassin.
  • Selon la distance qui sépare votre bassin du local technique.
  • En fonction de la topographie de votre terrain, s’il est plat ou en pente.
  • En limitant le plus possible le nombre de courbe.

En règle générale, pour une piscine :

  • 8 x 4, avec un local à 5 mètres, vous mettrez un tuyau de diamètre 50 millimètres.
  • 10 x 5, avec un local à 5 mètres, vous mettrez un tuyau de diamètre 60 millimètres.
  • Hors-sol, les tuyaux sont de diamètre 40 millimètres.

Choisissez un tuyau PVC rigide pour la prise balai, ainsi vous pourrez faire fonctionner un robot hydraulique.

Les différents modes de filtration d'une piscine privée

Dans le système de filtration traditionnelle, les pièces à sceller, skimmers, buses de refoulement, prise balai, sont reliées à une pompe et un filtre à sable, ou à diatomées dans un local technique plus ou moins éloigné du bassin.

Un système de filtration compacte ou monobloc inclut toutes les pièces à sceller minimisant l'installation de tuyauteries. Il est relié à un local technique enterré placé à proximité du bassin ou juste derrière, équipé d'une pompe ou d'un pré-filtre et d'un système de programmation.

Qu’est ce qu’un filtre de piscine ?

Filtration piscineLe filtre de la piscine, est un élément essentiel. Qu’il soit à sable, à cartouche ou à diatomées, il vous permet d’éliminer les impuretés de votre eau.

La taille du filtre est déterminée, par la pompe qui elle-même a été choisie en fonction du volume de votre piscine. Le débit de la pompe et celui du filtre doivent être équivalent. Il n’y a pas de filtre sans la pompe. Cette dernière aspire l’eau du bassin, et la dirige vers le filtre.

La règle veut que l’eau du bassin soit filtrée au minimum 3 fois par 24h. Mais un renouvellement de 4 à 6 fois par 24h est d’usage.

Un filtre est un élément hydraulique dépourvu de système électrique et électronique. Les risques de pannes sont nuls. Il faut de temps en temps changer des pièces d’usures telles que les joints, les crépines ou le manomètre.

La cuve du filtre est un lieu idéal pour la prolifération des bactéries. Elles se fixent sur la masse filtrante et sur les parois du filtre. Cette communauté multicellulaire  composée de bactéries, de champignons, d’algues….  dégage une substance gluante, le biofilm. Ce film agglomère les  grains du média filtrant et réduit ainsi les performances de la filtration. Il peut être un des facteurs d’odeurs de chlore ou d’irritations oculaires. C’est la raison pour laquelle un nettoyage régulier du filtre est nécessaire.

Quelques règles d’installation :

  • il faut prévoir un emplacement propre et de niveau.
  • le haut du filtre doit être placé à une hauteur maximum de 1,50 m par rapport au niveau de l’eau.
  • positionner votre filtre de manière à pouvoir accéder facilement à la vanne, au bouchon de vidange, et aux tuyaux.

La clarification s’effectue  lorsque l’eau passe à travers la masse filtrante (sable, cartouche,  diatomées) du filtre.

Quelques règles d’utilisation :

Il est préférable de faire fonctionner la filtration de jour suffisamment longtemps, en fonction de la température de votre eau c’est-à-dire :

Le temps de filtration = température de votre eau : 2.

Aux heures les plus chaudes, quand il y a des baigneurs, quand la photosynthèse est possible, c’est à ces moments là que la filtration est essentielle et  est la plus efficace.



Choisir sa filtration de piscine

  Filtre à sable Filtre à cartouche Filtre à diatomée
  Groupe de filtration Pour local technique Epurateur Groupe de filtration Pour local technique
Déporté Enterré Déporté Monobloc



Filtre à diatomée

  Groupe de filtration à sable Filtre à sable piscine Filtre à sable pour local deporte Épurateur filtre à cartouche Groupe de filtration à cartouche Filtre à cartouche local déporté Filtre monobloc
Vous avez une piscine enterrée :
Avec un local technique à 5m   X       X   X
Sans local technique proche     X       X
Eviter les canalisations enterrées             X
Pour un volume important,
préféreez :
  x x         X
Pour un volume "classique"
préférez :
          X X X
Piscine démontable
De moins de 18M3       x
Entre 15 et 30 m3 x       x
Jusqu'à 70m3 x
Finesse de filtration Sable : entre 20 et 40 Microns
Verre recyclé : 15 microns
40 microns Enrte 10 et 20 microns Entre 3 et 5 microns
Vitesse de filtration Un grand volumme assez vite Filtration lente Filtration lente
Les traitements de l'eau adaptés Tous Tous sauf PHMB, Algicide à base d'ammonium quaternaire et floculant
Nettoyage du filtre
Fréquence Toutes les 3 à 4 semaines   1 fois par semaine Tout les 10 à 15 jours 1 fois par mois
Consommation d'eau pour
le nettoyage
Entre 200 et 300 litres 10 à 15 litres 20 à 30 litres par cartouche Faible
Contraintes d'entretien Moyen Très faible Faible Moyen Faible
Renouvellement de la masse
filtrante ou de la cartouche
Sable : tous les 5 à 10 ans
Verre recyclé : Tous les 9ans
Hebdomadaire Tous les 10 à 15 jours Tous les ans ou tous les 2 ans Renouvellement partiel
à chaque lavage du filtre et un
changement total pour les ans
Démontage en fin de saison conseillé     x x   Possible
Votre eau est calcaire ou dure x x x x
Votre eau est peu calcaire x x x x x x x x
Encombrement du filtre Moyen Volumineux Moyen Très faible Faible Volumineux Faible Demande de l'espace

Vous souhaitez des équipements complémentaires :


Chauffage solaire x x x x x x x x
Réchauffeur   x Selon la place     x Selon la place x
Electrolyseur au sel x x Selon la place     x Selon la place x
Régulateur de pH   x Selon la place     x Selon la place x
Robot hydraulique OK avec une puissance de la pompe piscine de 3/4CV         x



Quel temps de filtration pour la piscine ?

Pourquoi une horloge de filtration pour la piscine ?

L’horloge de filtration est un élément indispensable pour l’automatisation de votre piscine.

Il déclenche le départ et l’arrêt de la filtration de l’eau selon vos instructions et selon vos besoins journaliers.

L’horloge se présente sous différentes formes, avec des aiguilles ou des picots, mais le principe de fonctionnement reste le même quel que soit le modèle.

Les caractéristiques d’une horloge de filtration piscineCoffret électrique avec horloge de filtration

Elle peut être :

C’est un cadran divisé en 24 fuseaux horaires, comme un programmateur de maison.

Vous pouvez avoir un interrupteur indépendant qui vous donne la possibilité de choisir le mode de fonctionnement de la filtration :

  • Manuellement
  • Automatique
  • Arrêter

Le plus souvent, il faut faire une manipulation pour changer les horaires d’été et d’hiver.

Comment régler l’horloge de filtration d'une piscine ?

Régler l’heure

La flèche noire (ou une butée) vous permet d’indiquer l’heure. Il suffit de :

  • Tourner le cadran, (midi sur l’exemple)Horloge filtration piscine
  • Ou l’aiguille des minutes pour fixer l’heure souhaitée.

Attention : Les aiguilles ne donnent pas l'heure. Elles vous permettent de régler l’horloge. L'heure se situe au niveau de la flèche.

Régler le temps de filtration

Le temps de filtration est obligatoirement lié à la température de l’eau.

Le temps de filtration= température de l’eau : 2

Attention si la température de l’eau est supérieure à 30°C il faut filtrer l’eau de la piscine entre 20H et 24H par jour.

Mieux vaut filtrer l’eau pendant la journée et éviter de fractionner le temps de filtration.

Cette fois ce sont les picots qui marquent le début et la fin du temps de fonctionnement de la pompe donc de la filtration.

1 picot ou 1 segment est égal à 15 minutes de fonctionnement

  • Quand les picots sont enfoncés vers l’intérieur du cadran, la filtration fonctionne
  • Quand les picots sont repoussés vers l’extérieur du cadran, la filtration est suspendue

Vidéo : Comment installer un local technique de piscine ?

Haut
de
page
